beat365唯一官方网站的下料方法

点击次数:   更新时间:23/11/09 10:41:11     来源:关闭

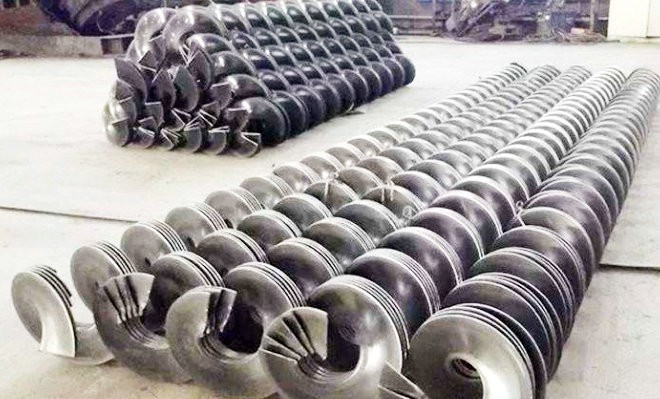

  beat365唯一官方网站是圆柱形螺旋输送机的主要部件,它与螺纹一样有单、双线,左、右旋之分。单线螺旋螺距等于导程,双线螺旋螺距等于1/2导程,螺旋叶片通常按一个螺距或稍大于一个导程的螺旋面展开下料,弯曲成形后,再在机轴上拼接成连续的螺旋面。
  三角形法是将螺旋面分成若干个三角形面,并将每一个三角形面近似地看作平面,求出实形。然后再将这些三角形的实形依次拼接在一起,即为螺旋面的展开图。

  beat365唯一官方网站用正螺旋面的内、外直径d、D画出俯视图,十二等分俯视图内、外圆周,等分点分别为0、2、4·12和1、3、5…13。以点划线和细实线交替连接各点。在主视图取h等于螺距,并十二等分,由等分点引水平线,与俯视图内、外圆周等分点所引上垂线得对应交点,区别内、外圆将各交点连成两条螺旋线,完成主视图。

beat365唯一官方网站

  求实长,作展开。从主视、俯视图不难看出,beat365唯一官方网站面上各三角形的细实线边为水平线,其水平投影反映实长,且各线实长相等;各点划线及内、外圆的等分弧为一般位置直线和曲线,投影不反映实长,可用直角三角形法求出。
